Yağ IsıtıcıKalıp Sıcaklık Kontrol CihazıPlastik Enjeksiyon Kalıplama İçin OMT-910-O

OMT-O Kalıp Sıcaklık Kontrol Cihazı Isıtıcı.pdf

İSİMLENDİRME PRENSİBİYağ Sıcaklık Kontrol Ünitesi

OMT – xxxx – xx

① ② ③

① Orste Kalıp Sıcaklık Kontrol Cihazı

② İlk İki Rakam: Isıtıcı Gücü (kw)

Son İki Rakam: Pompa Gücü (*10^-1HP)

③ Notlar

HTO:Orta, Yüksek Sıcaklıklı Yağdır D: Çift Isıtma Bölgeleri

Ürün Özellikleriile ilgiliYağ Sıcaklık Kontrol Ünitesi

• Bir haftalık otomatik başlatma/durdurma zamanlayıcı tasarımına sahip ekran, Çince ve İngilizce arasında dönüştürülebilir.Sıcaklık birimi arasında dönüştürülebilir^ÖF ve^ÖC.
• PID çok aşamalı sıcaklık kontrol sistemi, kalıp sıcaklığını ±0,5 doğrulukla koruyabilir^ÖC.
• Hassas sıcaklık kontrolü ve yüksek verimli ısı değişimi elde etmek için hassas kalıplar ve küçük çaplı kalıp halkası için sıcaklık kontrolü taleplerini karşılayabilen yüksek verimli su döngüsü pompasını benimser.İçerideki pompa, patlamayı önlemek için paslanmaz çeliği benimser.
• Güç ters faz koruması, pompa aşırı yük koruması, aşırı ısınma koruması ve anormal performansı otomatik olarak algılayabilen ve bunu görünür alarmla bildirebilen düşük seviye koruması dahil olmak üzere çoklu güvenlik cihazları.
• Standart OMT-W için ısıtma sıcaklığı 200°C'ye ulaşabilir.^ÖC, OMT-HT için ise 300'e ulaşabilir^ÖC.
• Yüksek basınç koruması, güvenlik basıncı tahliyesi, otomatik su temini ve hava tahliyesi ile donatılmıştır.
• Dolaylı soğutmayı benimser, sıcaklık kontrolünü daha hassas hale getirir ve ısı değişimini hızlandırır.

Başvuruile ilgiliYağ Sıcaklık Kontrol Ünitesi

OMT-O serisi termosifonlar plastik ürün üretiminde yaygın olarak kullanılmaktadır.Esas olarak kalıbı ısıtmak ve sıcaklığı korumak için uygulanırlar, ayrıca benzer başka alanlarda da kullanılabilirler.Dolaylı soğutma yoluyla, yüksek sıcaklık.kalıptan dönen yağ soğutulur ve daha sonra basınçlandırılır ve ısıtıldıktan sonra kalıba gönderilerek ısı ve muhafaza sıcaklığı sağlanır.Ürün kalıp döngüsünü kısaltabilir ve üretim verimliliğini artırabilirler.

FONKSİYONEL ŞEMASIYağ Sıcaklık Kontrol Ünitesi

yüksek sıcaklıkyağ makineye geri döner ve ardından pompa tarafından ısıtıcılara basınçlandırılır.Isıtıldıktan sonra yağ kalıba zorlanarak çembere devam edilir.Bu süreçte, yağ sıcaklığı çok yüksekse, sistem solenoid valfı etkinleştirerek soğutma suyunun yüksek sıcaklıktaki yağı, sıcaklık sistem gereksinimine düşene kadar dolaylı olarak soğutmasını sağlar.Sıcaklık artmaya devam ederse ve EGO ayar noktasına ulaşırsa, sistem alarm verir ve çalışmayı durdurur.Yağ seviyesi ayar noktasının altına düşerse sistem düşük seviye alarmı verir ve çalışmayı durdurur.

PARAMETRELERİYağ Sıcaklık Kontrol Ünitesi

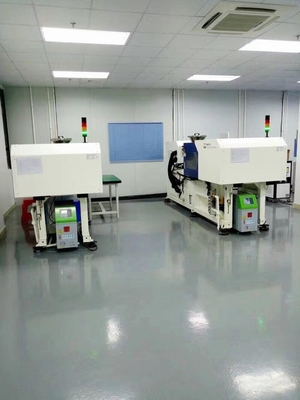

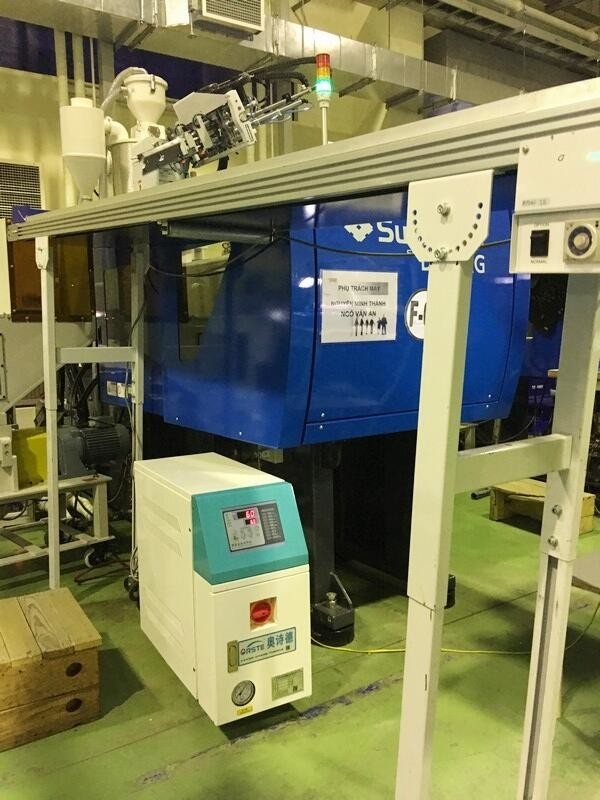

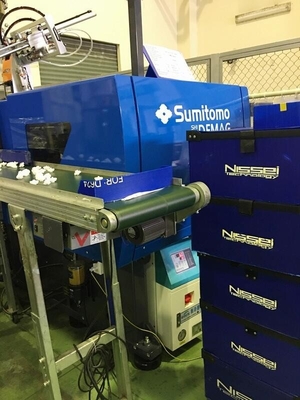

Uygulama DurumlarıYağ Sıcaklık Kontrol Ünitesi

Bakım ve onarım

Bakım sırasında aşağıdaki kurallara dikkat edin:

1) Makineyi kontrol ederken en az iki kişinin bulunması gerekir.Makinenin soğumasını bekleyin, güç kaynağını kapatın, Suyu ve suyu boşaltın.Kontrol ve bakımdan önce yeterli alan olduğundan emin olun.

2) Makine yüksek sıcaklıkta çalışır.Makineyi durdurun, soğumasını bekleyin.Servis veya bakımdan önce koruyucu eldiven giyin.

3) Makinanın ömrünü uzatmak ve kazaları önlemek için makinayı sabit sıklıkta kontrol ediniz.

4) Çalışma sırasında, Su yüksek bir sıcaklığa kadar ısıtılır, onarım veya bakım yapmak için 50°C'nin altına düşmesini bekleyin.(Makineyi çalışırken kontrol etmenin veya parçalamanın tehlikeli olduğunu lütfen unutmayın.)
