Yağ Tipi PlastikKalıp Sıcaklık Kontrol CihazıÜnite 3 Faz 380V 50Hz

OMT-O Kalıp Sıcaklık Kontrol Cihazı Isıtıcı.pdf

İSİMLENDİRME PRENSİBİKalıp Sıcaklık Kontrolü

OMT – xxxx – xx

① ② ③

① Orste Kalıp Sıcaklık Kontrol Cihazı

② İlk İki Rakam: Isıtıcı Gücü (kw)

Son İki Rakam: Pompa Gücü (*10^-1HP)

③ Notlar

HTO:Orta, Yüksek Sıcaklıklı Yağdır D: Çift Isıtma Bölgeleri

Ürün Özellikleriile ilgiliKalıp Sıcaklık Kontrolü

• Bir haftalık otomatik başlatma/durdurma zamanlayıcı tasarımına sahip ekran, Çince ve İngilizce arasında dönüştürülebilir.Sıcaklık birimi arasında dönüştürülebilir^ÖF ve^ÖC.
• PID çok aşamalı sıcaklık kontrol sistemi, kalıp sıcaklığını ±0,5 doğrulukla koruyabilir^ÖC.
• Hassas sıcaklık kontrolü ve yüksek verimli ısı değişimi elde etmek için hassas kalıplar ve küçük çaplı kalıp halkası için sıcaklık kontrolü taleplerini karşılayabilen yüksek verimli su döngüsü pompasını benimser.İçerideki pompa, patlamayı önlemek için paslanmaz çeliği benimser.
• Güç ters faz koruması, pompa aşırı yük koruması, aşırı ısınma koruması ve anormal performansı otomatik olarak algılayabilen ve bunu görünür alarmla bildirebilen düşük seviye koruması dahil olmak üzere çoklu güvenlik cihazları.
• Standart OMT-W için ısıtma sıcaklığı 200°C'ye ulaşabilir.^ÖC, OMT-HT için ise 300'e ulaşabilir^ÖC.
• Yüksek basınç koruması, güvenlik basıncı tahliyesi, otomatik su temini ve hava tahliyesi ile donatılmıştır.
• Dolaylı soğutmayı benimser, sıcaklık kontrolünü daha hassas hale getirir ve ısı değişimini hızlandırır.

Başvuruile ilgiliKalıp Sıcaklık Kontrolü

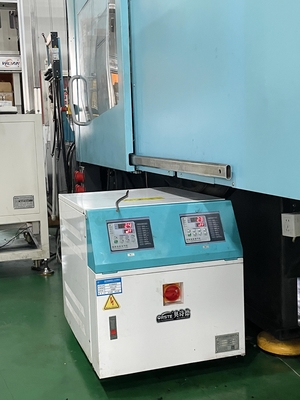

OMT-O serisi termosifonlar plastik ürün üretiminde yaygın olarak kullanılmaktadır.Esas olarak kalıbı ısıtmak ve sıcaklığı korumak için uygulanırlar, ayrıca benzer başka alanlarda da kullanılabilirler.Dolaylı soğutma yoluyla, yüksek sıcaklık.kalıptan dönen yağ soğutulur ve daha sonra basınçlandırılır ve ısıtıldıktan sonra kalıba gönderilerek ısı ve muhafaza sıcaklığı sağlanır.Ürün kalıp döngüsünü kısaltabilir ve üretim verimliliğini artırabilirler.

FONKSİYONEL ŞEMASIKalıp Sıcaklık Kontrolü

yüksek sıcaklıkyağ makineye geri döner ve ardından pompa tarafından ısıtıcılara basınçlandırılır.Isıtıldıktan sonra yağ kalıba zorlanarak çembere devam edilir.Bu süreçte, yağ sıcaklığı çok yüksekse, sistem solenoid valfı etkinleştirerek soğutma suyunun yüksek sıcaklıktaki yağı, sıcaklık sistem gereksinimine düşene kadar dolaylı olarak soğutmasını sağlar.Sıcaklık artmaya devam ederse ve EGO ayar noktasına ulaşırsa, sistem alarm verir ve çalışmayı durdurur.Yağ seviyesi ayar noktasının altına düşerse sistem düşük seviye alarmı verir ve çalışmayı durdurur.

PARAMETRELERİKalıp Sıcaklık Kontrolü

Uygulama DurumlarıKalıp Sıcaklık Kontrolü

Şirket Profili

DONGGUAN ORSTE MAKİNE EKİPMANLARI CO., LTD.2007 yılında "Çin Malı" City -- Dongguan'da kuruldu.Uzun yıllar süren büyüme ve gelişmenin ardından ORSTE, teknik geliştirme, ürün tasarımı, üretim, satış ve bakım, pazar geliştirmeyi entegre eden, bağımsız tasarım ve geliştirme yeteneğine sahip, teknoloji odaklı ve yenilikçi bir anonim şirket haline geldi.

ORSTE şu anda Çin'in Güney, Kuzey, Doğu ve Güneybatı bölgelerinde bir üretim fabrikasına ve birçok satış acentesi servis merkezine sahiptir.Güney Çin'de kurulan bir dayanak noktası ile küresel pazarlara hizmet veriyoruz.ORSTE, ürün kalitesini ve çalışma ortamını iyileştirmeye, plastik işleme üretim akışını optimize etmeye ve plastik fabrikalarına entegre otomasyon sistemleri sağlayarak çevre koruma ve enerji tasarrufu sağlayan tasarımla işleme tekniğini yükseltmeye kendini adamıştır.

Muafiyet maddesi

Aşağıdaki beyanlar, ORSTE'den ürün ve aksesuar satın alan herhangi bir alıcı veya kullanıcının (çalışanlar ve acenteler dahil) sorumluluklarını ve düzenlemelerini açıklamaktadır.

ORSTE, aşağıdaki nedenlerden kaynaklanan herhangi bir masraf, ücret, talep ve kayıp için sorumluluktan muaftır:

1. Makineyi kullanmadan önce Kılavuza bakmaksızın makineler üzerinde yapılan dikkatsiz veya insan yapımı kurulumlar, çalıştırma ve bakımlar.

2. Yangın, sel, fırtına ve deprem gibi karşı konulamaz doğal afetlerin neden olduğu insan yapımı kısır veya kasıtlı hasarlar veya anormal güç ve makine arızaları dahil olmak üzere, makul insan kontrolü dışındaki tüm olaylar.

3. Aksesuar ekleme veya değiştirme, sökme, teslim etme veya tamir etme dahil olmak üzere makine üzerinde ORSTE tarafından yetkilendirilmemiş herhangi bir operasyonel eylem.

4. ORSTE tarafından tayin edilmeyen sarf malzemelerinin veya yağ ortamlarının kullanılması.

NotSBakım

1) Servis ve bakımdan önce ana şalteri ve kontrol şalterini kapatın ve kabloyu güç kaynağından çıkarın.

2) Kontrol kutusunun içindeki elektrik kablolarını değiştirmediğinizden veya elektrik bileşenlerini yeniden monte etmediğinizden emin olun.

3) Elektrik kablo tesisatı sorunlarını kontrol etmek ve bakımını yapmak için her zaman bu kılavuzun elektrik şemasına bakın.

4) Elektrikli parçaların servisi ve bakımı sadece kalifiye elektrikçiler tarafından yapılmalıdır.
